Bezchybné a precizní nástroje firmy SCHUNK dlouhodobě posouvají hranice výrobních možností v nejnáročnějších provozech. Specializovaná verze upínače iTENDO2 easy connect i nová generace modulárních svěráků TANDEM3 tak úspěšně navazují na standardní sortiment.

Optimalizovaný tvar upínače iTENDO2

Inteligentní upínač nástrojů iTENDO již prokázal své využití v řadě aplikací, ať již hovoříme o klasickém frézování, zahlubování nebo mikroobrábění. Jeho nástupce iTENDO2 je kompaktnější, výkonnější a okamžitě zaznamená, pokud není něco při obráběcím procesu v pořádku: vysoké vibrace, stopy po chvění, riziko zlomení nástroje a podobně. Chytrý upínač vybavený snímačem, baterií a vysílačem zaznamenává vibrace přímo na nástroji. Pokud se změní stav břitu nebo nástroje, může díky uzavřené regulační smyčce reagovat v reálném čase a zabránit poškození obrobku nebo nástroje. Upínač iTENDO² však svými schopnostmi otevírá dveře ještě více možnostem. Díky svému menšímu a kompaktnějšímu provedení může nahradit standardní upínače nástrojů v poměru 1:1, a tím také vyhodnocovat sériové činnosti. Se zvýšenou maximální rychlostí 30 000 ot/min nabízí rozsáhlé množství použití v leteckém průmyslu, při zpracování skla, v automobilovém průmyslu a lékařské technice. Své kvality prokazuje i ve velmi náročných sériových činnostech, neboť díky svému optimalizovanému tvaru může nahradit standardní upínač nástrojů kus za kus. Díky tomu odpadá potřeba nového naprogramování stroje. Jeho rušivá kontura je srovnatelná se standardními upínači. Nové iTENDO2 je již od října 2021 k dispozici ve velikosti TENDO HSK-A63 v průměru 20×90. Menší průměry jsou zajištěny použitím redukčních pouzder.

Startovací sady upínače iTENDO² pro různá využití

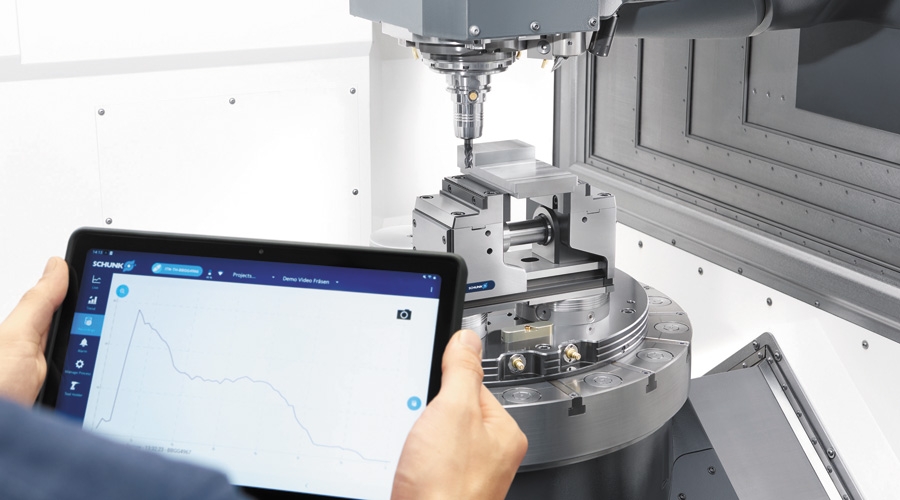

Pro snadný vstup do monitorovacích procesů nabízí firma SCHUNK upínač nástrojů iTENDO² ve třech různých startovacích sadách. Ty splňují různé požadavky uživatelů na využití dat. Se sadou iTENDO² pad je uvedení do provozu zvláště rychlé. Chytrý upínač nástrojů obdrží zákazník v kufru přímo s tabletem. Stačí ho tedy pouze zapnout, připojit k tabletu a proces může začít. Pomocí přiložené aplikace může uživatel všechny důležité údaje zobrazit přímo na tabletu a použít je k parametrizování a analyzování. Důraz je kladen na transparentnost a snadné optimalizování procesů. Tím lze dosáhnout nejen lepších povrchů, ale i podstatně delší životnosti nástrojů. Na jaře roku 2022 uvedl SCHUNK na trh iTENDO2 easy connect. Díky datovému rozhraní mohou zákazníci se specializovanější verzí nejen sledovat své procesy, ale naměřené hodnoty lze snadno přenášet do jiných systémů pomocí analogového rozhraní. Plánovaná sada iTENDO² pro pak nabízí ještě více možností. Díky plné integraci stroje mohou uživatelé s tímto zařízením dokonce řídit procesy v reálném čase.

Nová generace silových svěráků

SCHUNK byl prvním výrobcem, který uvedl na trh silové svěráky. Modulární systém TANDEM3 je pokračováním tohoto úspěšného příběhu. Nová řada nahrazuje stávající modulární systém TANDEM plus a rozšiřuje portfolio o širokou škálu variant. Tímto nabízí SCHUNK ve standardním sortimentu více řešení a služeb v oblasti upínání obrobků než jakýkoliv jiný výrobce a určuje směr použití při automatizovaném zakládání do stroje.
Na první pohled upoutají pozornost tři drážky na svěráku TANDEM KSP3. Jsou to ale především interní vlastnosti, kterými se modulární systém TANDEM3 odlišuje od svého předchůdce. S novým portfoliem silových svěráků doplňuje SCHUNK stávající modulární systém TANDEM plus a doplňuje ho o varianty s dalšími technickými vychytávkami. Jedna z nich je možnost patentovaného monitorování pozice základních čelistí pomocí vtahovacího tlaku, další z nich umožňuje průchod vzduchového systému přes čelisti. Monitorování čelistí nebo přítomnosti obrobku bylo dříve možné jen s velkým úsilím. Díky standardní integraci otevírá SCHUNK nové oblasti použití v odvětví automatizovaného obrábění.

Nejvyšší upínací síla s širokou škálou variant

KSP3 poskytuje další inovace. Integrované pružinové sestavy u pneumatických svěráků disponují vyšší upínací silou oproti stávajícím modelům. V případě přerušení přívodu vzduchu do upínacího svěráku je upínací síla zajištěna pomocí pružiny. Svěrák lze univerzálně použít tam, kde je požadováno procesně bezpečné upnutí konstantními a vysokými upínacími silami – primárně při automatizovaném zakládání do stroje. Pomocí konzolové desky jej lze rychle a snadno namontovat na stůl stroje nebo umístit na upínací systém nulového bodu VERO-S a tím ušetřit vstupní náklady. Je ideální i pro 6stranné obrábění ve dvou upnutích. 2čelisťový svěrák je k dispozici v sedmi různých velikostech a se standardním dlouhým zdvihem nebo pevnou čelistí. Na výběr je celkem z 200 různých variant. Obrovská rozmanitost možností vybavení charakterizuje celý modulární systém TANDEM3. SCHUNK vyvinul pro nové řady i širokou škálu příslušenství. To zahrnuje mimo jiné univerzální upínací čelisti pro 3osé a 5osé obrábění nebo standardní konzolové desky pro snadné upnutí. S modulárním systémem rozšířil SCHUNK své již tak široké standardní portfolio o další upínací přípravky pro každý případ použití. Ve spojení se svým mnohaletým know-how může SCHUNK splnit každé přání zákazníků. KSP3 je základním kamenem pro modulární systém budoucnosti. Brzy je doplní další produkty jako je 3čelisťový upínač nebo elektrický upínač.
