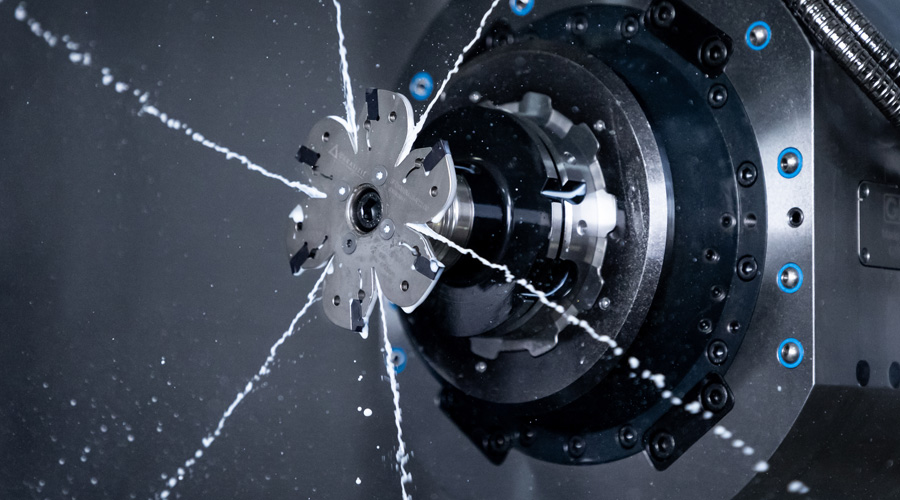

Vnitřní chladicí kanálky frézy MaxiMill – Slot-SX pro optimální odvod třísek

E-mail
Facebook
Twitter
LinkedIn

S novinkami společnosti Ceratizit se mohli zájemci seznámit již na veletrhu AMB ve Stuttgartu a na „Veletrhu obrábění s partnery“ v Technickém centru ve Velkém Meziříčí. Kompletní portfolio inovací je k dispozici v zářijovém doplňkovém katalogu UP2DATE.

Uživatelé produktů od společnosti CERATIZIT jsou již zvyklí na pravidelnou nálož novinek v celé šířce sortimentu nástrojů. Velkou událostí proto bylo letošní setkání v sídle společnosti, kde měla odborná veřejnost skvělou příležitost seznámit se v praxi s mnoha novými produkty. Představeny byly svěráky pro upínání obrobků včetně příslušenství či nová řada ISO-P a FreeTurn na stroji MAZAK Integrex i200H. Nové produkty z katalogu UP2DATE pak dokázaly své přednosti na stroji YCM NXV 1020A. Na následujících řádcích představuje Jan Gryč, technický ředitel společnosti CERATIZIT, to nejlepší z aktuálních inovací.

MaxiMill – Slot-SX, nové kotoučové frézy

Nová kotoučová fréza nabízí vynikající výkon a efektivitu při frézování plných drážek, a to i při dělení materiálu. Frézu lze bezpečně použít i pro čelní a stranové frézování až do průměru 315 mm. Spolehlivost obrábění umocňuje dimenzovaný vnitřní přívod kapaliny, který je cílený do místa řezu.
Fréza MaxiMill – Slot-SX vyplňuje mezeru v programu kotoučových fréz s vyměnitelnými břitovými destičkami. Současný program nabízí možnost frézování drážek, zapichování a dělení (jinými slovy upichování). Výběr sort a utvařečů pokrývá širokou oblast aplikací do celé řady ISO matriálů P/M/K/N/S. To vše s důrazem na maximální procesní bezpečnost a efektivitu.
Optimální kontrolu třísky při frézování drážek zajišťují u systému MaxiMill – Slot-SX vnitřní chladicí kanálky, kterou nabízí frézy do průměru 250 mm. Časově náročné odstraňování třísek z drážek nebo dokonce zasekávání třísek a nalepování materiálu s nežádoucími důsledky pro obrobek a obráběcí proces se díky efektivnímu přivádění chladicího média eliminují. Výsledkem je lepší kvalita povrchu, regulace tepla na řezné hraně a prodloužení životnosti nástrojů.
Dalším pozitivním faktorem, který usnadňuje práci, je jednoduchá manipulace při výměně břitových destiček. Fréza MaxiMill – Slot-SX patří so řady SX, kde se pro montáž a demontáž výměnných břitových destiček používá patentovaný upínací klíč SX. Díky unikátnímu kloubnímu mechanismu klíče a vyvozené páce je výměna rychlá, přesná a bezpečná. „Nic není nikdy zbytečně stlačeno, přetíženo nebo v nejhorším případě deformováno: naše uživatelsky přívětivé řešení snižuje opotřebení sedla držáku při kontaktu s břitovou destičkou. Upnutí je přesné a stabilní, což poskytuje vynikající kvalitu obráběných dílů,“ vysvětluje odpovědný produktový manažer.
K současnému výběru břitových destiček přibyly nové geometrie -M7 a -M8, které rozšiřují spektrum použití.

Nový systém hi.flex micro pro jemné vyvrtávání

Nová hlava pro jemné vyvrtávání hi.flex micro není pouhým pokračováním úspěšného příběhu systému hi.flex, nýbrž představuje zásadní milník pro precizní, flexibilní a uživatelsky přívětivé obrábění i v menších otvorech.
Díky svému rozsahu vyvrtávání od Ø 0,5 mm do Ø 60 mm pokrývá hi.flex micro velmi široké spektrum vyvrtávacích operací. Na základě příznivého poměru hmotností a symetricky vyvážené konstrukci lze dosahovat maximálních otáček až 30 000 ot/min, což je zásadní pro dosažení přesných tolerancí v malých průměrech.
Dalším významným faktorem je vynikající a jednoduchá manipulace. Nová hlava pro jemné vyvrtávání nabízí přesnost nastavení 0,002 mm a rozsah nastavení od -0,5 do +5 mm pomocí přehledné noniové stupnice. Systém hi.flex micro je vyvážen na střed suportu a umožňuje vnitřní přívod chladicí kapaliny přímo na řeznou hranu destičky pro celý rozsah průměrů.
Ke všem pracovním úkonům, jako je upnutí, nastavení, nebo seřízení, stejně jako k montáži držáků s profilovou základnou, stačí jeden klíč.
Další uživatelsky příjemnou novinkou je adaptér, který umožňuje použití vyvrtávacích tyčí z programu UltraMini a EcoCut. Čtyři upínací plošky po 90° na obvodu adaptéru umožňují použití libovolné vyvrtávací tyče z rozsáhlého sortimentu CERATIZIT bez ohledu na to, na které straně vyvrtávací tyče je umístěna upínací ploška. Další předností adaptéru je vnitřní přívod pro chladicí kapalinu, což z něj činí ideálního a zcela flexibilního partnera pro tyče UltraMini a EcoCut.

Nový osový svěrák CentriClamp ZSG 4

Uživatelské vylepšení oblíbeného osového svěráku ZSG 4 od společnosti CERATIZIT si mezi novými uživateli určitě získá dobré hodnocení. Svěrák si zachovává všechny ceněné vlastnosti svého předchůdce a výrazně zvyšuje laťku uživatelské přívětivosti a odolnosti. Inovovaný svěrák si již ponese nový název CentriClamp ZSG 4, přičemž hned jeho název uživatelům naznačuje, že se jedná o osový svěrák.
Optimalizovaná ovladatelnost a zvýšená odolnost byly na prvním místě seznamu při inovaci. Poniklování základního těla chrání před korozí a vyšší ochrana zapouzdřeného vřetene garantují dlouhou životnost a snižují nároky na údržbu. Nyní je téměř nemožné, aby třísky nebo jiné nečistoty z procesu obrábění pronikly dovnitř mechanismu svěráku
U šířek 80 a 125 mm konstruktéři umístili upevňovací šroub dovnitř svěráku, a tím zmenšili vnější obrys svěráku a odstranili rušivý vystrčený 6hraný dřík.
Dalším benefitem je laserovaná stupnice na boku těla svěráku pod čelistmi. Uživatelům se nyní nabízí lepší manipulace při upínání obrobku.
Příjemným překvapením je i laserovaný QR kód, jenž umožňuje uživatelům přímý přístup k videím s nápovědou, i návodům k obsluze prostřednictvím jejich chytrých telefonů nebo tabletů.

Bez ohledu na to, jaký materiál se bude upínat, od měkkých až po kalené obrobky do 58 HRC, má CentriClamp ZSG 4 v programu čelistí co nabídnout. Pro upínání nejsou nutné žádné další pracovní kroky (jako například předlisování grip profilu), a to díky vysokým upínacím silám až 25 kN u šířky 80 mm, 35 kN u šířky 125 mm a 50 kN u šířky 160 mm.
Inovovaný CentriClamp ZSG 4 je kompatibilní se starým systémem ZSG 4 a dobrou zprávou je, že všechny rozměry a také ceny zůstaly nezměněné.
Svěrák CentriClamp ZSG 4, systém MaxiMill – Slot-SX i vyvrtávací systém hi.flex-micro včetně příslušenství jsou k dispozici od září 2022.

Text: Ing. Jan Gryč
Foto: CERATIZIT
