[DÍL 1] Střední průmyslová škola v Bruntále získala z Operačního programu vzdělávání pro konkurenceschopnost dotaci na řešení projektu Internetová škola II. Náplní projektu je tvorba výukových animací pro studijní účely. Animace vytváří animační tým v aplikacích SolidWorks a Cinema 4D.

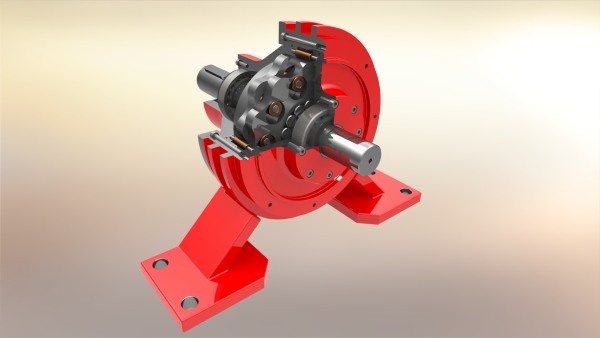

Cykloidní převodovka

Evropská unie podporuje řadu významných projektů finančními dotacemi. Finanční podporu získala i Střední škola průmyslová v Bruntále. Pomocí přiděleného grantu řeší tým animátorů projekt s názvem Internetová škola II, který navazuje na projekt předchozí. Zatímco první projekt řešil podporu vyučovaných předmětů po stránce teoretické, výstup navazujícího projektu bude studentům pomáhat po stránce vizuální. Finanční prostředky pro realizaci projektu byly získány na dobu trvání v délce 28 měsíců. Tvorbu animací a videí zajišťují tři animátoři, scénárista, kameraman – střihač a administrátorka projektu.

Videa doplněná o animace

Témata projektu Internetová škola II byla rozdělena do skupin podle vyučovaných předmětů. Inovovanými předměty o výukové animace a videa budou Chemie a metalografie, Fyzika, Biologie, Matematika, Strojírenství, Strojírenská praxe zahrnující oblast CAM a Kontrolu a měření a Dopravní prostředky vázané na praxi. Jejich náročnost je různorodá a celkový počet výukových animací překračuje 200 kusů. Pro předměty Chemie a metalografie, Fyzika a Biologie využívá škola software Cinema4D, pro zbývající animace z oblasti strojírenství je vhodným nástrojem právě aplikace SolidWorks.

SolidWorks jako nástroj pro tvorbu výukových animací

Aplikace SolidWorks je pro řešení výukových animací z oblasti strojírenství a dopravních prostředků klíčovým nástrojem. Tento software byl pro tvorbu animací zvolen z toho důvodu, že je ve škole využíván při výuce již devět let. O podporu při výuce CAD systémů pro školní účely se zasluhuje po celou dobu společnost SolidVision, která školství podporuje EDU konferencemi, školními soutěžemi a celoročními studentskými projekty. Software SolidWorks obsahuje mnoho užitečných funkcí a nástrojů, pomocí nichž lze řešit konstrukci modelu a pohybové animace s fotorealistickým efektem v HD rozlišení.

Od základních strojních částí po složité sestavy

Cílem animací je, aby studenti pochopili přednášené učivo, které je v rámci školních pomůcek nedostupné nebo nerealizovatelné z důvodu prostorových a finančních kapacit.

Z oblasti strojírenství, pro kterou se v rámci tvorby animací využívá systém SolidWorks, lze považovat za významná následující témata: hydrogenerátory, kladkostroje, výtahy, pístová čerpadla a kompresory, lopatková čerpadla, vodní turbíny, spalovací turbíny, spalovací motory, jaderné elektrárny, větrné elektrárny, šroubové spoje, pružiny, kluzná a valivá ložiska, převodovky, kinematické mechanizmy a klikové mechanizmy aj.

Výběr témat je opravdu rozsáhlý a jejich konstrukce a následná pohybová studie bude z hlediska času náročná. Při postupu konstrukce proto probíhá pravidelná konzultace mezi animátory a garanty odborného předmětu, kterými jsou zaměstnanci Střední školy průmyslové v Bruntále.

Z důvodu časové náročnosti a rozsáhlého obsahu výukových animací budou zanedbány pevnostní a konstrukční analýzy, které by byly nutné v případě uvedení součástí do výroby. Cílem je vymodelovat a animovat součásti a sestavy tak, aby působily realisticky a doplnily teoretickou část výuky o vizuální ukázku s mluveným projevem.

 Galerie modelovaných a renderovaných snímků z aplikace SolidWorks. Foto: Marek Pagáč

Ve 2. díle (publikujeme zítra) se můžete těšit na dvě ukázkové animace:

  • Animace planetové převodovky modelovaná a renderovaná v aplikací SolidWorks
  • Animace startéru modelovaného a renderovaného v aplikaci Cinema4D
