Pojistkový odpínač pro maximálně bezpečný rozvod energie

Share on email
E-mail
Share on facebook
Facebook
Share on twitter
Twitter
Share on linkedin
LinkedIn
POZOR, zobrazili jste si článek z archivu našeho původního webu. Tento článek může obsahovat zastaralé informace a technické vady (chybějící obrázky, nesprávné formátování textu atd.).

Společnost Eaton představuje nejnovější generaci pojistkových odpínačů NH XNH. Výkonový rozsah a snadná instalace zařízení umožňují bezpečnější a časově úspornou realizaci projektů s nižšími náklady. Tento nový pojistkový odpínač společnosti pro řízení energií je také prvním  spínacím zařízením vybaveným NH pojistkami, které může být standardně připojeno k systému SmartWire-DT.

Pojistkové odpínače XNH jsou součástí řady spínacích zařízení xEffect a vyznačují se širokým výběrem typů a rozsáhlým sortimentem příslušenství. To umožňuje splnění požadavků mnoha různých a náročných aplikací v oblasti navrhování strojů a systémů a tradičních rozvodů energií. Společnost Eaton tímto uvádí na trh řadu zařízení poskytujících ještě více bezpečnostních funkcí, než vyžaduje norma IEC/EN 60947-3.

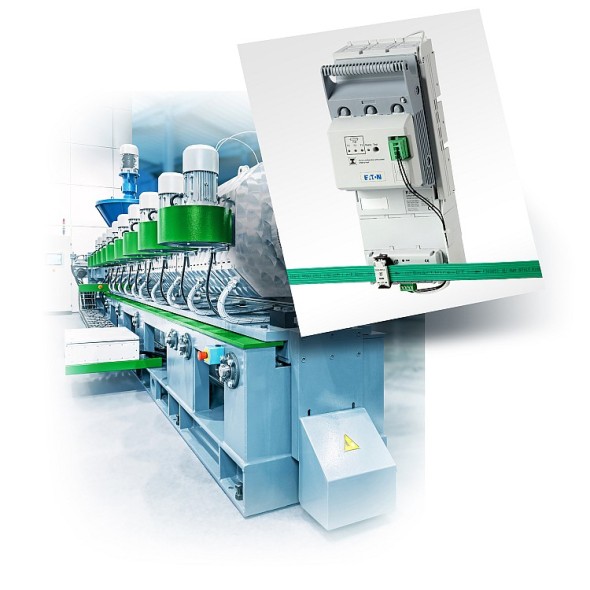

Nejnovější generace pojistkových odpínačů NH XNH. Zdroj: Eaton
Nejnovější generace pojistkových odpínačů NH XNH. Zdroj: Eaton

Pro připojení k inteligentnímu propojovacímu a komunikačnímu systému Eaton SmartWire-DT se komunikační modul jednoduše připojí do spínacího zařízení XNH. To umožňuje nepřetržité dokumentování a sledování stavu pojistky, polohy spínače a hodnot výkonu. Data lze přenášet přes rozhraní do všech zavedených průmyslových sběrnic. V důsledku toho může odpovědný personál z řídicího pracoviště rozpoznat kritické stavy v rané fázi a okamžitě problém lokalizovat.

Systém světelné signalizace (fuse control light – FCL) také pomáhá snižovat neplánované prostoje postiženého obvodu v případě poruchy. Systém FCL signalizuje poruchy obsluze pomocí kontrolek, takže vadnou pojistku lze okamžitě identifikovat a snadno vyměnit na místě.

Pojistkový odpínač, který je vybaven zvýšenými horními a bočními zábranami a ochranou krytu proti zkroucení, poskytuje zvýšenou ochranu obsluhy během spínacích procesů. Společnost Eaton integrovala do konstrukce ochranu před dotykem bezpečným oddělením vodivých částí na zařízení  v rozvaděči. Odpínač je také vybaven blokovacím mechanismem pro zámek tvaru U pro ochranu před neoprávněným zapnutím. Při provádění servisních prací může obsluha vyjmout kryt i s pojistkami do „parkovací polohy“ a zajistit jej proti náhodnému sepnutí například pomocí kabelové svorky.

Další příslušenství zahrnuje ochranu proti krádeži, překrytí na všech stranách a technologii umožňující připojení z více stran, jakož i tunelové, šroubové, kabelové, prizmatické a dvojité prizmatické svorky.

Spínací zařízení XNH je dostupné ve velikosti 00, 1, 2 a 3. Tato řada zahrnuje třípólová, jakož i jednopólová, dvoupólová i čtyřpólová zařízení pro připojení na sběrnici, montážní desku a DIN lištu. U verze pro sběrnicový systém 60 mm, např. Eaton Sasy 60i, lze kabelové připojení zespod snadno změnit na připojení shora.

Elektrotechnický sektor společnosti Eaton je globálním lídrem v distribuci energie a ochraně elektrických obvodů; ochraně pomocí záložních zdrojů; řízení a automatizaci; osvětlení a bezpečnosti; strukturálních řešení a zařízení pro elektrické sítě; řešení pro drsná či nebezpečná prostředí. Díky své sadě globálních řešení je společnost Eaton připravena řešit i ty nejdůležitější výzvy v oblasti řízení elektrické energie.
