[SERIÁL] Dny otevřených dveří 2013 ve výrobním závodě společnosti DMG/Mori Seiki v Pfrontenu v Německu představily celkem 6 světových premiér, 3 evropské premiéry a 9 inovací. V dnešním díle seriálu Obráběcí stroje přinášíme druhý díl věnující se představeným novinkám.

Čtěte také další díly seriálu Obráběcí stroje – každou druhou středu:

5osé univerzální soustružnicko-frézovací CNC obráběcí centrum DMC 65 FD monoBLOCK

Univerzální obráběcí centrum DMC 65 FD monoBLOCK umožňuje soustružnicko-frézovací aplikace s využitím paletového systému pro tři palety s plochou menší než 4 m2. Hmotnost obrobků na paletách je až 800 kg. Obráběcí centrum zastavuje pouze 16 m2 ve standardním provedení včetně dopravníku pro odvod třísek. Součástí stroje je naklápěcí stůl a dopravník.

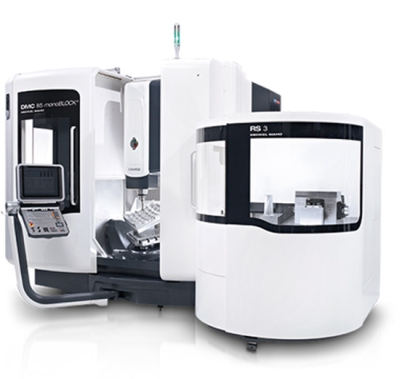

5osé univerzální soustružnicko-frézovací CNC obráběcí centrum DMC 65 FD monoBLOCK. Foto: DMG/Mori Seiki

Významné parametry stroje:

  • vysoká přesnost stroje díky kvalitním komponentům,
  • vyvážená teplotní stálost konstrukce stroje,
  • pojezdy v osách X/Y/Z — 735 x 650 x 560,
  • rychloposuv až 40 m/min, zrychlení 6 m/s2
  • hmotnost obrobků až 8 tun,
  • výkon motoru 35 kW,
  • otáčky vřetene 18 000 min-1 při krouticím momentu 119 Nm,
  • 3D control panel DMG ERGOline,velikost obrazovky 19´´
  • Sinumerik 840D.

5osé portálové CNC obráběcí centrum DIXI 210

Portálové 5osé CNC obráběcí centrum nabízí vysokou geometrickou přesnost obráběných součástí. Nabízí jedinečný výkon pro obrábění vysoce přesných dílů v rozsahu nízkých tolerancí. Vodící plochy lineárního vedení jsou manuálně opracovány škrabáním, tento proces trvá až 500 hodin. Uplatnění ve strojírenské výrobě nalezne především ve výrobě součástí pro letecký průmysl, např. výroba skříní převodovek helikoptér.

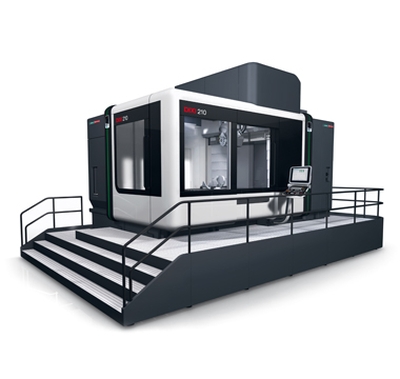

5osé portálové CNC obráběcí centrum DIXI 210. Foto: DMG/Mori Seiki

 Významné parametry stroje:

  • vysoká přesnost stroje díky kvalitním komponentům,
  • vyvážená teplotní stálost konstrukce stroje,
  • pojezdy v osách X/Y/Z — 1800 x 2100 x 1250,
  • přesnost lineárních os stroje (X/Y/Z) P = 0,004,
  • pětiosé simultánně řízené obrábění v osách A a B
  • rychloposuv až 60 m/min, zrychlení 6 m/s2
  • hmotnost obrobků až 8 tun,
  • otáčky vřetene 6 300 min-1 při krouticím momentu 1 550 Nm,
  • panel DMG ERGOline se systémem Sinumerik 840D,
  • lineární vedení stroje jsou ručně škrábána.



 Horizontální CNC frézovací centrum DMC 80 H linear

Nové vysokorychlostní obráběcí centrum DMC 80 H linear ve verzi duoBLOCK je nejrychlejším a nejpřesnějším horizontálním obráběcím centrem na trhu. Obráběcí centrum je ideálním řešením pro velkoobjemovou a sériovou výrobu. Obráběcí centrum zvyšuje produktivitu o 25 % díky lineárním motorům ve všech osách. Rychloposuv lineárních pohonů dosahuje až 100 m/min do maximálních poloh s opakovanou přesností. Výměnu nástroje v zásobníku provede stroj za 2,2 sekundy.

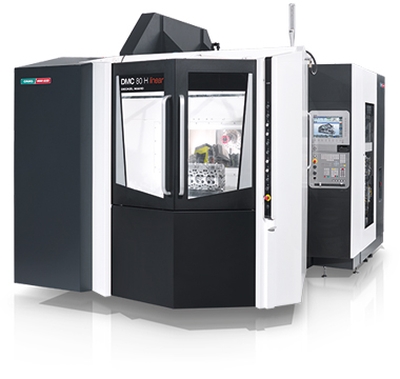

Horizontální CNC frézovací centrum DMC 80 H linear. Foto: DMG/Mori Seiki

 Významné parametry stroje:

  • standardní lineární pohon ve všech osách zaručuje nejvyšší konzistentní přesnost a minimální náklady na údržbu
  • pojezdy v osách X/Y/Z — 800 x 900 x 1050,
  • otáčky stroje 12 000 min-1,
  • hmotnost obrobku 900 kg,
  • 60měsíční záruka na lineární pohony,
  • rychloposuv 100 m/min.,
  • zrychlení 9 m/s2,
  • kruhovitost < 6 um,
  • integrovaný naklápěcí otočný stůl Powertrain,
  • zásobník pro 40 nástrojů s výměnou za 2,2 sekundy ve 4 osách a za 2,5 sekundy v 5 osách.
