[SERIÁL] Dny otevřených dveří 2013 ve výrobní závodě společnosti DMG/Mori Seiki ve Pfrontenu v Německu představily celkem 6 světových premiér, 3 evropské premiéry a 9 inovací. V seriálu Obráběcí stroje přinášíme stručné informace o představených novinkách.

Čtěte také další díly seriálu Obráběcí stroje – každou druhou středu:

Soustružnicko-frézovací CNC obráběcí centrum NLX2500SY/700

Světová novinka vyrobená v Itálii v Bergamu. Stroj disponuje kompletním obráběním na hlavním i protivřetenu s vysokou přesností. Inovativní technologie povrchové úpravy CVD-AI203 zaručuje maximální produktivitu při soustružení a frézování. Vysoká přesnost a procesní spolehlivost je dosahována při velkých hloubkách vrtání. Na stroji lze obrábět ozubení odvalovacím způsobem. Moderní inovativní odvalovací způsob a otáčení nástrojů spolehlivě obrobí vnější i vnitřní geometrii.

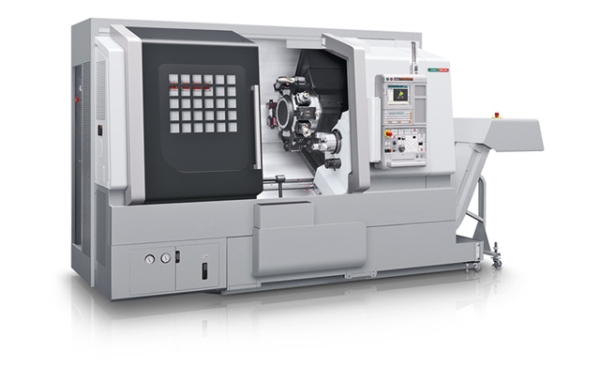

Soustružnicko-frézovací CNC obráběcí centrum NLX2500SY/700. Foto: DMG/Mori Seiki

Technická data:

  • Točný průměr nad ložem 920 mm
  • Oběžný průměr nad příčným suportem 742 mm
  • Maximální vzdálenost mezi vřeteny 961 mm
  • Maximální průměr soustružení 366/356 mm
  • Standardní průměr soustružení 271/275 mm
  • Maximální délka soustružení 705 mm
  • Maximální průchod hlavním vřetenem 80 mm
  • Pojezdy v osách X / Y / Z 260 / ± 50/ 795 mm
  • Pojezd v ose B druhého vřetene 734 mm
  • Otáčky prvního vřeten 4000 min-1
  • Minimální spínací úhel vřetena 0,001 °
  • MAPPS IV s 10,4 „TFT displejem

Univerzální soustružnické CNC obráběcí centrum CTX beta 2000

Univerzální soustruh CTX beta 200 je konstruován pro obrábění do průměru 600 mm a délky 2 000 mm. Přímé měření polohy systému a lineární pohon v ose X je předností stroje. Hlavní vřeteno ISM102 ve standardním provedení dosahuje 4 000 otáček za minut při maximálním výkonu 45 kW a točivém momentu 770 Nm. Volitelně lze zaměnit za vřeteno ISM102 plus, které dosahuje 2 500 otáček za minutu při maximálním výkonu 52 kW a točivém momentu 2 200 Nm. Nástrojová revolverová hlava VDI50 je s 12 pozicemi, kde lze přidat rotační nástroj poháněný 4 000 otáčkami za minutu při točivém momentu 85 Nm. K dispozici je také revolverová hlava s 6 pozicemi pro maximální stabilitu nebo VDI 40 s 16 pozicemi, kde poháněná hlava Direct Drive dosahuje 10 000 otáček za minutu při 34 Nm a pomocí rychlé změny systému Trifix lze zvýšit točivý moment až na 160 Nm. Stroj se programuje řídicím systémem ShopTurn 3G, který lze simulovat ve 3D prostředí na DMG ERGOline 19´´ panelu.

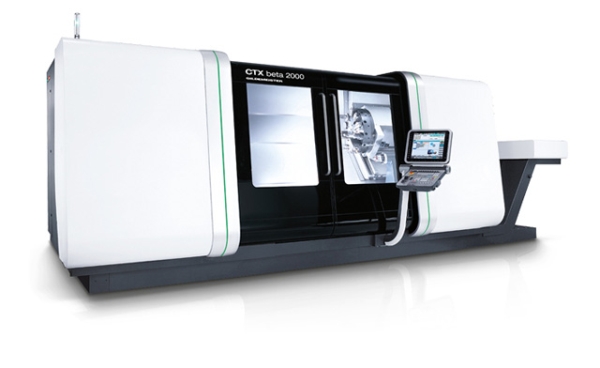

Univerzální soustružnické CNC obráběcí centrum CTX beta 2000. Foto: DMG/Mori Seiki


5osé CNC obráběcí centrum DMU 125 FD monoBLOCK

5osé obráběcí centrum umožňuje obrábět polotovary vážící 2 600 kg do velikosti 1 440 mm v průměru a 790 mm na výšku. Výkon motoru (SK50/HSK-A100) je 52 kW a točivý moment dosahuje až 430 Nm. Přístup do pracovního prostoru stroje je neomezen shora, díky čemuž je možné upínat polotovary pomocí jeřábu. Ergonomie, přístupnost do pracovního prostoru, ovládání a zásobník nástrojů dělají ze stroje světovou špičku mezi obráběcími stroji. Pracovní prostor stroje je z nerezivějící oceli pro větší odolnost vůči procesním kapalinám a odcházejícím třískám. Vibrace vřetene kontroluje snímač, jehož snímané hodnoty lze sledovat na kruhové barevné stupnici, umístěné přímo nad vřetenem.

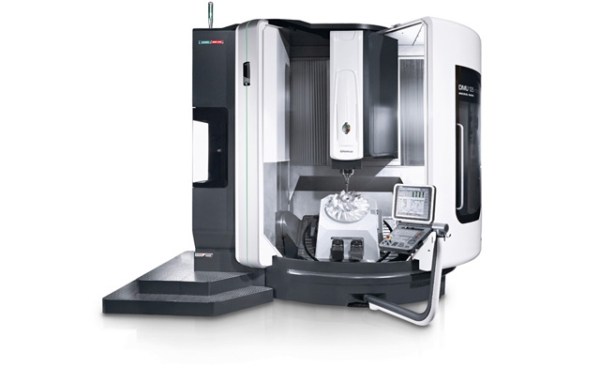

5osé CNC obráběcí centrum DMU 125 FD monoBLOCK. Foto: DMG/Mori Seiki
