Společnosti DMG a Mori Seiki, zabývající se výrobou, distribucí a servisem obráběcích strojů, optimalizovala nejprodávanější univerzální soustružnické CNC stroje řady CTX ecoline. Inovace se projevila ve výbavě nejrychlejších řídicích systémů Siemens 840D a Heidenhain CNC Pilot 620 a v posílení výkonu mechanické části stroje.

Univerzální soustruhy CTX 310 ecoline a 510 ecoline jsou výkonné stroje s působivým designem s důrazem kladeným na ergonomii práce. Stroj, splňující náročné požadavky zákazníků, splňuje díky svým parametrům a výkonu všechna kritéria pro obrábění složitých součástí a je vhodným řešením nejen pro začínající uživatele CNC obráběcích strojů.

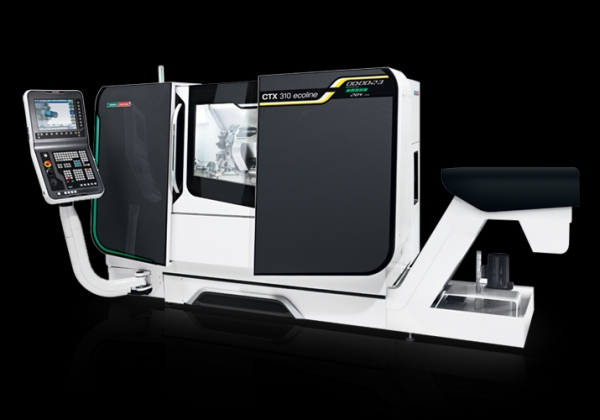

Univerzální soustruh CTX 310 ecoline. Foto: DMG/MoriSeiki

Čtěte také další díly seriálu Obráběcí stroje – každou středu:

Soustružnické CNC obráběcí stroje řady CTX 310 ecoline a 510 ecoline jsou vybaveny dynamickým pohonem vřetene, revolverovou hlavou VDI 30/40 s 12 nástrojovými místy, přičemž 6 nástrojů z nich může být poháněných. Doba výměny nástrojů pootočených o 60° byla snížena z 0,8 sekund na 0,4 sekundy. Optimalizací prošel servo-revolver a stroj umožňuje pojezdy rychloposuvem až 30 m/min ve všech osách. Stroj dále obsahuje automaticky nastavitelný koník, lineární vedení, vanu na třísky a duté průchozí upínací zařízení s průchodem tyče o průměru 51 mm. Stroje je možné doplnit zařízením pro odebírání obrobků.

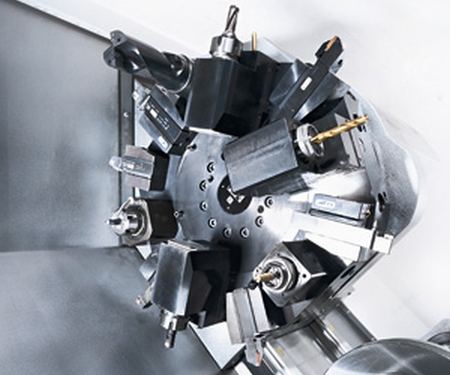

Revolverová hlava VDI 30 s 12 nástrojovými místy. Foto: DMG/MoriSeiki

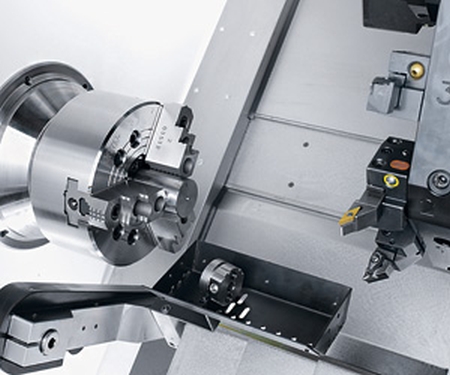

Zařízení pro odebírání obrobků. Foto: DMG/MoriSeiki

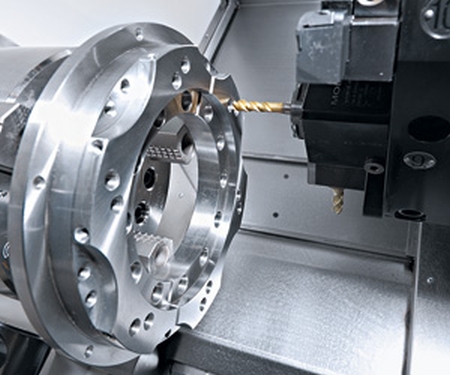

Obrábění poháněnými nástroji na obráběcích strojích řady CTX ecoline. Foto: DMG/MoriSeiki

Řízení stroje je ovládáno panelem DMG SLIMline s řídicím systéme Siemenes 840D solutionline, Heidenhain CNC Pilot 620 nebo systémem MAPPS IV od společnosti Mori Seiki. Řídicí systém Siemens 840D byl použit v segmentu strojů pro začínající uživatele úplně poprvé. Tento řídicí systém poskytuje vysoký výpočtový výkon pro obráběcí stroj.

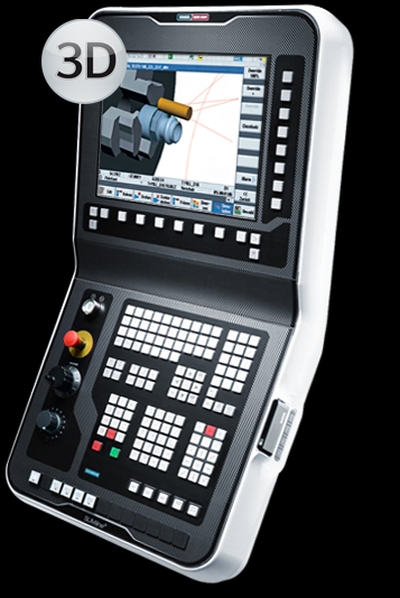

Panel DMG SLIMline s řídicím systémem Siemens 840D obsahuje 15´´ obrazovku s přehledným uspořádáním informací a 3D simulací obrobku. Foto: DMG/MoriSeiki

Premiérou stroje řady CTX v historii obráběcích strojů je integrace vizualizačního řádku PROGRESSline. Obsluha stroje z tohoto řádku může vyčíst dobu trvání obrábění a množství obrobků zbývajících k vyrobení ve výrobní dávce.

Univerzální soustruhy CTX 310 ecoline a 510 ecoline se liší pouze ve velikosti. Oběžný průměr stroje CTX 310 ecoline je po inovaci 330 mm a u stroje CTX 510 ecoline 680 mm. Maximální obráběný průměr stroje je 200 mm ve verzi CTX 310 ecoline a 465 mm na stroji CTX 510 ecoline.

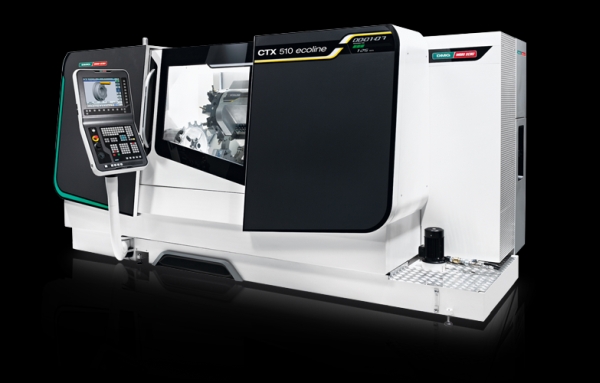

Osvětlený zelený prvek je svým tvarem charakteristický pro korporaci DMG/Mori Seiki. Foto: DMG/MoriSeiki
