[SERIÁL] Celá řada součástí vyráběných technologií obrábění může dosahovat mikrorozměrů, kterých se běžnými technologiemi jen těžko dosáhne. Pro obrábění součástí na mikro úrovni se používají CNC obráběcí stroje umožňující dosahovat optimálních řezných podmínek pro realizaci procesu nazývaného mikrofrézování. Dnešní díl se zabývá obráběcími stroji pro mikrofrézování od japonské společnosti Yasda.

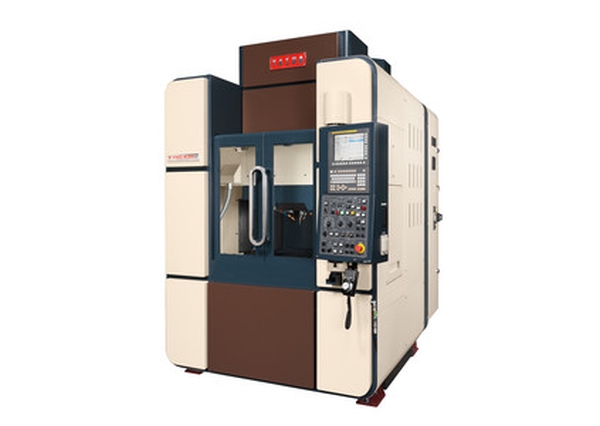

Mikrofrézovací centrum Yasda YMC 430. Foto: Yasda

Japonská společnost Yasda nabízí ve svém portfoliu obráběcí stroje, určené pro mikrofrézovací aplikace, ve tříosých až pětiosých provedeních. Základním strojem ve tříosém provedení to je mikroobráběcí centrum YMC 430, s pracovním stolem o rozměrech 430×350 mm s maximálním zatížením stolu 100 kg. Pojezd v osách X/Y/Z je 400/300/250. Rozsah otáček vřetene HSK-E32 je 200 až 40 000 otáček za minutu.

V provedení vřetene HSK-E25 může být rozsah otáček ještě o 10 000 vyšší. Stálý výkon stroje je 7,5 kW. Všechny tři lineární pohybové osy jsou poháněny vysokorychlostními lineárními pohony. Lineární vedení disponuje spolehlivým měřitelným krokováním os s krokem 0,1 μm.

Stroj má velmi kvalitní a spolehlivé chlazení lineárních motoru, vřetena včetně vřeteníku a stojanu, kterým protéká temperovaný olej. Dále je chlazena celá oblast pod křížovým stolem. Tato tříosá verze mikroobráběcího stroje lze upravit o integrovaný otočný a naklápěcí stůl, čímž vznikne indexovaná nebo simultánně řízená pětiosá verze. Kapacita zásobníku je v základní verzi 32 a v rozšířené verzi 90 nástrojů.

Ukázka pětiosého mikrofrézování na CNC obráběcím centru Yasda YMC 430

Společnost Yasda také nabízí řadu strojů Yasda YBM, které jsou určeny pro čtyřosé frézování dílců do rozměru až 2 000 mm. Pětiosé provedení s otočným a naklápěcím stolem nabízí společnost pod označením YBM Vi40. Tato verze umožňuje rozsah otáček až na hranici 24 000 otáček za minutu. Kapacita zásobníku je 60 nástrojů a rozsah pojezdů v osách X/Y/Z je 900/500/450 mm.

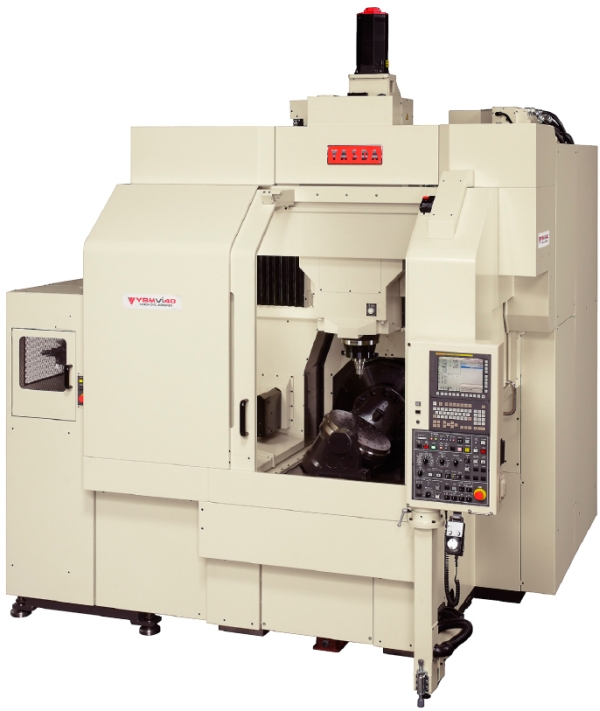

Mikrofrézovací centrum Yasda YBM Vi40. Foto: Yasda
