Kennametal odhaluje nové rozšířené portfolio nástrojů pro obrábění otvorů

Share on email
E-mail
Share on facebook
Facebook
Share on twitter
Twitter
Share on linkedin
LinkedIn
POZOR, zobrazili jste si článek z archivu našeho původního webu. Tento článek může obsahovat zastaralé informace a technické vady (chybějící obrázky, nesprávné formátování textu atd.).

Inovační firma Kennametal, působící na stále složitějším trhu obráběcí techniky, opět zvyšuje standard v oblasti nástrojů pro vysoce výkonné obrábění. Novinky v sortimentu Kennametal, uvedené na trh pod značkou „Different Thinking“, zahrnují inovativní modulární vrtáky, vrtáky s asymetrickým rozmístěním břitů Y-TECH, první svého druhu na trhu, dále speciální vrtáky pro otvory s plochým dnem, karbidové závitníky pro měkké oceli a mnoho dalšího.

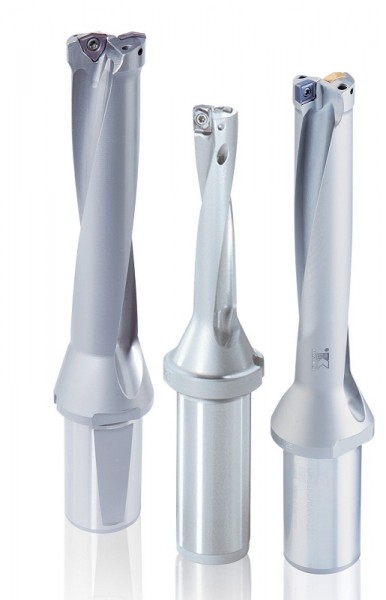

Řada vrtáků s vyměnitelnými břitovými destičkami Drill Fix
Řada vrtáků s vyměnitelnými břitovými destičkami Drill Fix

Společnost Kennametal nabízí mimořádný sortiment standardních i speciálních nástrojů pro jakýkoliv průměr otvoru, posuv či kvalitu povrchu, který umožňuje splnit téměř všechny požadavky v oblasti obrábění otvorů. Globální společnost Kennametal může nabídnout svým zákazníkům po celém světě nejúplnější nabídku nástrojů a zákaznických řešení, ostření nástrojů a technickou podporu.

Od prvního vrtání až po dokončení otvoru a závitování podporuje Kennametal Holemaking Team zákazníky pomocí průmyslově vedoucích nástrojů a ověřených řešení na základě zkušeností jak ve výrobě, tak při jejich aplikaci. Kennametal Holemaking Team poskytuje nejvyšší stupeň péče a vertikální integrace tím, že všechny rozhodující kroky celého procesu provádí vlastními silami, od konstrukce až po broušení, dokončení a povlakovaní nástrojů.

Rozšířený sortiment nástrojů pro obrábění otvorů je podrobně popsán v novém katalogu Kennametal Innovations 2013 Master Cutting Tools. V katalogu jsou zdůrazněny novinky, zvláště ty, které byly strojírenskými výrobci v tomto rychle se měnícím segmentu trhu netrpělivě očekávány. Následující platformy jsou důkazem toho, že sortiment nástrojů pro obrábění otvorů od Kennametalu je připraven splnit a překročit vše, co se od obráběcího nástroje očekává:

GOdrill je první mikrovrták od společnosti Kennametal, určený pro různé aplikace a různé materiály. GOdrill jde za hranice možností karbidových vrtáků a rozšiřuje možnosti modulárních vrtáků: zatímco modulární vrtáky jsou omezeny jen na určitý rozsah průměrů, GOdrill tuto mezeru zaplňuje tím, že začíná na průměru 1 mm.

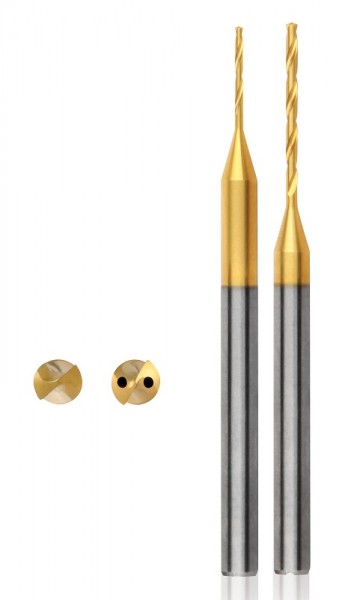

Mikro vrtáky GOdrill
Mikro vrtáky GOdrill

YPC Beyond Drill, vrták určený do litiny, je další úspěšný karbidový vrták, zvláště vhodný pro otvory vysoké kvality. Vyznačuje se dlouhou životností v šedé a tvárné litině a v litinách CGI a ADI. Pro to, aby dosáhl svých mimořádných vlastností, kombinuje YPC Beyond Drill množství speciálních technologií Kennametal: Y-TECH je asymetrické rozmístění břitů, geometrie špičky HP zaručuje přesné centrování otvorů a umožňuje vysoký posuv a nová sorta KCK10 má výjimečnou odolnost proti opotřebení a zaručuje výborný odvod třísek.

Modulární vrtáky KSEM nabízejí rozšířenou nabídku hloubky vrtání do 10xD pro průměrů otvorů do 40 mm jako standard. Modulární vrtáky KSEM PLUS kombinují výhody modulárních vrtáků KSEM s přednostmi vrtáků s vyměnitelnými destičkami. Pro otvory o průměrech 28 až 70 mm efektivně nahrazují vrtáky z HSS a vrtáky s VBD a jsou velmi vhodné pro specifické úlohy v energetickém strojírenství. KSEM PLUS, průmyslový standard pro vrtání otvorů velkých průměrů, má nyní větší rozsah průměrů, čímž výrazně snižuje náklady na obrábění. Vrtací hlavice KSEM PLUS B1 mají vylepšené vlastnosti a jsou vhodné pro vrtání vrstvených materiálů, vrtání otvorů se šikmým výstupem, průniku otvorů nebo přerušované řezy.

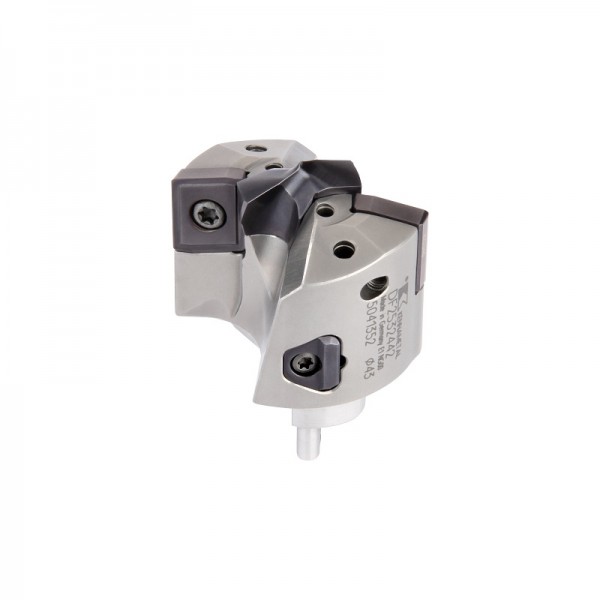

Vrtací hlava KSEM PLUS B1
Vrtací hlava KSEM PLUS B1

Vyvrtávací sytém pro dokončování otvorů Romicron nabízí v programu břitové destičky z PCD v úctyhodném rozsahu průměrů 4 až 213 mm, krátké seřizovací časy, omezení zmetkovitosti a zvýšení celkové efektivity. Tyto špičkové nástroje pro výrobu přesných otvorů jsou vhodné pro většinu materiálů běžně používaných ve strojírenství, při využití standardních ISO břitových destiček Kennametal. Funkce CLB (Closed Loop Bohring) umožňuje s minimálními náklady realizovat unikátní automatické nastavení kompenzace opotřebení s přesným nastavením průměru po 2 μm na průměru. Nástroje Romicron se používají zejména tam, kde jsou velmi malé tolerance průměru nebo kde je třeba rychle a snadno nastavit potřebný průměr otvoru.

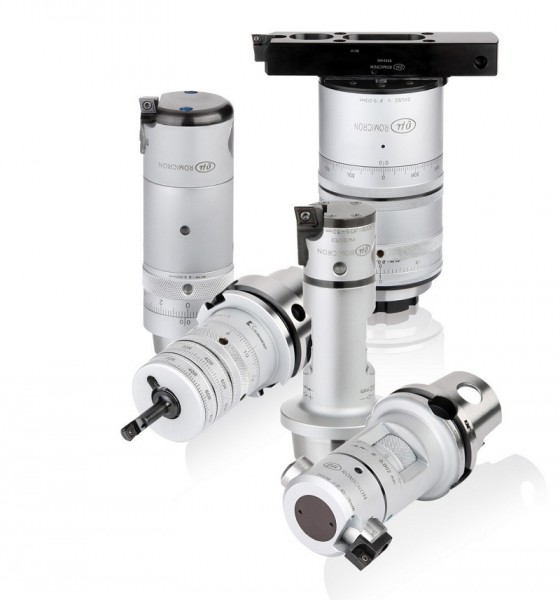

Dokončovací vyvrtávací systém Romicron pro přesné otvory
Dokončovací vyvrtávací systém Romicron pro přesné otvory

Dokončovací vyvrtávací systém ModBORE využívá běžné břitové destičky jak ISO, tak ANSI pro maximální výkon a flexibilitu. Tato řada špičkových nástrojů obsahuje flexibilní hrubovací a dokončovací hlavy až po vyvrtávací systém s příčníkem pro velké průměry otvorů. Pokrývá tak rozsah průměrů od 9,75 do 2 205 mm – vše v jednom systému. Nástroje ModBORE lze použít pro většinu materiálů, flexibilitu zvyšují univerzální vyvrtávací kazety, které lze použít na standardních vyvrtávacích hlavách.

Široký sortiment závitníků Kennametal zahrnuje řadu Beyond, vyrobenou z karbidu nebo HSSE-PM, závitníky pro energetiku a univerzální závitníky pro všeobecný průmysl:

  • Karbidové závitníky Beyond umožňují dosáhnout větší produktivity a lepšího výkonu než dříve a lze je použít pro větší škálu materiálů.
  • Vysoce výkonné HSS-E-PM závitníky vyrobené z práškové oceli se vyznačují velkou odolností proti opotřebení a tepelnému namáhání. Jsou určené zejména tam, kde je třeba dosahovat velké produktivity a kvality závitů.
  • Závitníky HSS-E-PM pro energetiku jsou určené pro velké výkony, vyvinuté speciálně pro výrobce kritických součástí turbín větrných elektráren: nábojů, ložisek a převodových skříní. Zvyšují produktivitu výroby těchto komponent při současném splnění náročných požadavků na kvalitu výroby.
  • Široký výběr závitníků pro všeobecný průmysl obsahuje tvářecí i řezací provedení pro jakékoliv průmyslové aplikace. Nové závitníky řady T920 se spirálovou drážkou mají optimalizovaný tvar nástroje pro snížení řezného odporu a vylepšený tvar odlehčení pro lepší přívod chladicí kapaliny. Nová generace tvářecích závitníků KHSST odstraňuje problémy s třískami, které ucpávají odváděcí drážky závitníků a mohou způsobit jejich zlomení.

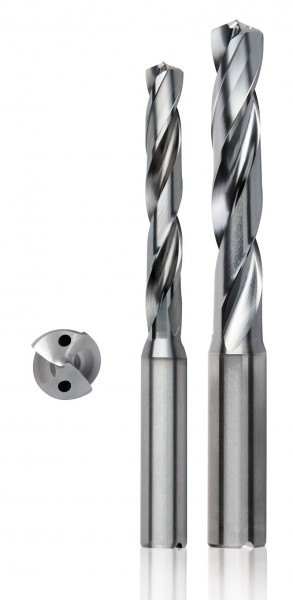

Vrtáky YPC Beyond
Vrtáky YPC Beyond

Úspěšný program vrtáků s vyměnitelnými břitovými destičkami Kennametal je zastoupen dvěma řadami: Drill Fix pro krátké otvory a řadou HTS pro hluboké otvory. Nástroje řady Drill Fix jsou optimální pro vrtání krátkých děr vysokou rychlostí a při nízkých výrobních nákladech:

  • Vrtáky Drill Fix DFR jsou určené pro velké posuvy, průměry otvoru 12,5 až 24 mm a hloubku vrtání 2×D až 4×D. Obdélníkové břitové destičky umožňují měkký záběr vrtáku a pomáhají utvářet krátké třísky i při velkých posuvech.
  • Řada Drill Fix DFS kombinuje cenově výhodné vnější čtvercové břitové destičky s vnitřními trigonálními pro perfektní středící schopnosti. Nabízejí vyšší produktivitu při zachování vysoké kvality povrchu a přímosti otvorů.
  • Vrtáky Drill Fix DFT jsou určené pro specifické aplikace. Rozsah průměrů je 24 až 82 mm, vyznačují se spolehlivostí s velkou nabídkou délek, geometrií a vrtacích sort VBD.

Vrtáky s výměnnými břitovými destičkami Kennametal řady HTS jsou určené pro hluboké otvory až do desetinásobku průměru, ideální pro vrtání do ocelí, nerezů, výkovků, litiny a neželezných kovů. Tři verze, HTS-C, HTS a HTS-R pokrývají rozsah průměrů 20 až 270 mm:

  • Vrtací tělesa HTS-C mají speciální stoupání šroubovice pro výborný odvod třísek a prodlouženou životnost. Při použití nízkých řezných rychlostí a posuvů  mohou být použity i na starších a méně výkonných strojích.
  • Vrtáky HTS používají pilotní navrtávák společně s kazetami s trigonálními břitovými destičkami Drill Fix DFT. Je to jeden z nejspolehlivějších systémů pro vyvrtávání hlubokých otvorů.
  • Vrtáky HTS-R umožňují dosahovat až o 30 % větších posuvů díky obdélníkovým břitovým destičkám  Drill Fix DFR, které poskytují stabilní tvorbu třísky. Břitové destičky se stejnou velikostí lze použít ve všech kazetách.
