[SERIÁL] Iscar představuje nový nástroj s břity ve šroubovici nesoucí název HeliqMill 390. Nová řada nástrojů HeliqMill je inovací řady HeliMill. Jejich nové konstrukční řešení spočívá v upínání trojúhelníkových břitových destiček.

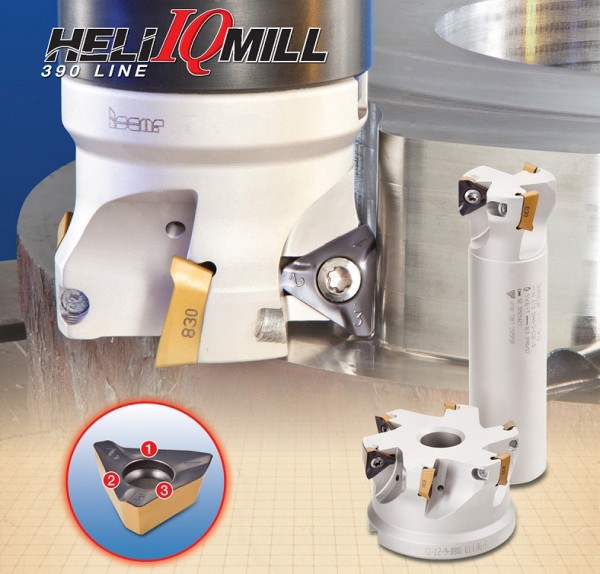

Řezné nástroje HeliqMill 390 s břitovými destičkami ve šroubovici mají tři řezné hrany. Zdroj: Cutting Tool Engineering Plus

Nástroje starší řady HeliqMill mají dvě řezné hrany. Nová řada HeliqMill je konstruována s lůžky ve šroubovici, do kterých se upínají trojúhelníkové břitové destičky. Důležité je, že břitová destička se třemi řeznými hranami má délku řezné hrany stejně dlouhou jako břitová destička řady HeliMill. Břitové destičky tvaru trojúhelníku jsou dodávány s 10mm a 15mm řeznou hranou. Nový tvar destiček má silnější strukturu, která zaručuje vysokou tuhost. Pokročilá řezná geometrie nových břitových destiček svírá s čelem nástroje úhel 90 ° a poskytuje tak vynikající jakost obrobeného povrchu.

Nová řada nástrojů HeliqMill zahrnuje všechny výhody nástrojů řady HeliMill. Vyšší spolehlivost, trvanlivost a dokonalejší konstrukční řešení vede k vyššímu výkonu při procesu obrábění. Inovovaná konstrukce se projeví zejména při obrábění do rohu. Destičky pro upínaní do lůžek v řadě HeliqMill 390 jsou vyráběny z materiálu označovaného jako SumoTec SK, které přispívají do značné míry ke zvýšení produktivity. Nové nástroje jsou určeny pro součástí v leteckém průmyslu, dále pak pro obrábění povrchů šroubovou interpolací, kapes a dutin. Tyto nástroje jsou dodávány s dříkem nebo jako nástrčné s centrálním otvorem.

Zdroj: Cutting Tool Engineering Plus
