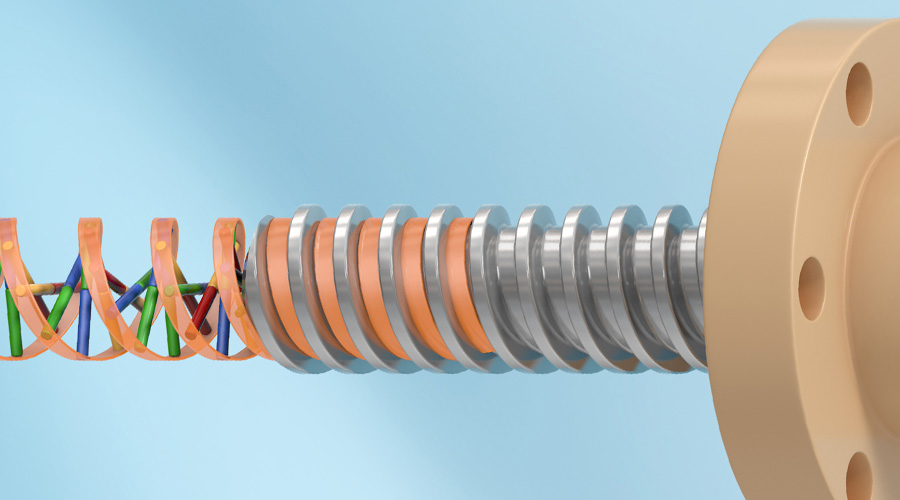

Evoluce trapézového závitu: Nový standard s účinností až 82 %

E-mail
Facebook
Twitter
LinkedIn

I osvědčená konstrukční řešení skrývají potenciál k dalšímu zlepšení. Příkladem je klasický pohybový šroub. V technologii dryspin firma igus, kterou v Česku výhradně zastupuje společnost HENNLICH, představuje výjimečnou interakci mezi samomaznou maticí a kovovým vodicím šroubem.

Toto spojení vyniká dlouhou životností, vyšší účinností, nízkým opotřebením a nižší hlučností. Technologie je momentálně k dispozici v osmi zástavbových velikostech.
Pohybové šrouby a matice patří ke strojírenské klasice. Tyto strojní prvky převádějí rotační pohyb na lineární a uplatňují se v aplikacích jako např. pohony oken a dveří, změny formátů produktů ve výrobních závodech nebo v laboratorní technice. Téměř každá klasika však může být zdokonalena. „Podívali jsme se na zoubek běžně prodávané verzi a můžeme říci, že to umíme ještě lépe,“ říká Tomáš Vlk, produktový manažer pro kluzné technologie ve společnosti HENNLICH. Sázka padla na optimalizovanou interakci kovového vodicího šroubu a speciální geometrii plastové matice.

O 30 % delší životnost, o 82 % vyšší účinnost

Vrcholové úhly závitu matice dryspin jsou větší než u klasických trapézových závitů, stejně jako šířka vodicího šroubu. Jedná se o drobnou změnu, která má však zásadní důsledky: zvětšení vrcholových úhlů závitu vede k tomu, že se pro přenos výkonu používá větší plocha vysoce výkonného plastu, který má optimalizované vlastnosti pro menší tření a opotřebení. „Tato asymetrie závitu nám umožnila prodloužit životnost o 30 procent oproti symetrickým trapézovým závitům,“ říká Tomáš Vlk. „Změna velikosti vrcholových úhlů také zvyšuje množství využitelné dodané energie, kde jsme dosáhli nadprůměrné účinnosti, a to až 82 procent při vysokých stoupáních.“

Vodicí šrouby pracují téměř bezhlučně a s nízkými vibracemi

Nová technologie dryspin je nejen odolná a účinná, ale také tiší než u běžných trapézových závitů. Je to dáno tím, že profil závitu není hranatý, ale zaoblený. Tím se zmenšuje styčná plocha mezi maticí a vodicím šroubem. To vede ke snížení vibrací, které se mohou projevovat chrastěním nebo skřípáním. Tomáš Vlk k tomu dodává: „Zaoblený profil závitu umožňuje pohyb vodicích šroubů bez vibrací a téměř bezhlučně. Výrobní tolerance šroubu je užší, než je uvedeno v normě DIN 103 7e, což zajišťuje přesnější chování při provozu, a umožňuje použít v mnohem vyšších rychlostech.“

Osm nových velikostí technologie vodicích šroubů dryspin

Společnost igus začala zavádět na trh vlastní technologii vodicích šroubů v roce 2013, zpočátku jako alternativu k závitům s vysokým stoupáním. Nyní je k dispozici osm nových instalačních velikostí – včetně rozměrů s malou roztečí, které umožňují rychlou výměnu instalovaných trapézových závitů jedna ku jedné. Nové vodicí šrouby jsou k dispozici s roztečemi 6,35 × 6,35 RH, 8 × 40 RH, 10 × 3 LH, 12 × 25 LH, 14 × 4 RH, 16 × 5 RH, 18 × 4 RH a 20 × 10 RH. Šrouby jsou vyrobeny z nerezové oceli nebo hliníku; materiál matice vodicího šroubu lze vybrat ze sedmi vysoce výkonných plastů, k dostání v několika provedeních například přírubou, bez příruby nebo ve verzi s pružinovým předpětím.
