Ventilový terminál EB 80 navržený na míru zákazníkům

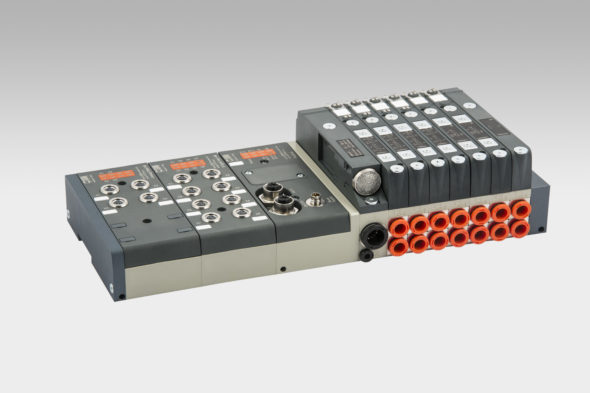

Ventilový terminál EB 80 je novým přírůstkem do rodiny ventilových terminálů společnosti Metal Work. Díky jeho modularitě lze do jedné sestavy zkombinovat solenoidové ventily různých funkcí, multi-poziční základny, pneumatické a elektrické vstupní moduly dle potřeby aplikace, digitální či analogové vstupní a výstupní řídicí moduly a mnoho dalšího.

Terminál byl navržen na základě intenzivního výzkumu, přičemž zohledňuje získané požadavky zákazníků společnosti Metal Work. Ačkoliv se v článku zaměříme zejména na zodpovězení možných otázek potenciálních uživatelů, zmiňme alespoň stručně několik nejvýznamnějších charakteristik tohoto terminálu.

Nový ventilový terminál EB 80 od společnosti Metal Work je chráněn mnoha patenty a užitnými vzory, které přidávají na unikátnosti, inovativní konstrukci a designu.



EB 80 může být osazen solenoidovými ventily s pneumatickými funkcemi 2/2, 3/2, 5/2 a 5/3, které lze ovládat i manuálně. Pneumatický vstupní modul je možné opatřit nástrčnými cartridgovými šroubeními o průměru až 12 mm. Výstupní nástrčné šroubení na ventilových základnách je volitelné a to do Ø 8 mm, přičemž se připravuje velikost Ø 10 mm. Rychlost průtoku může činit až 800 Nl/min u Ø 8 mm nebo 1100 Nl/min u připravovaného Ø 10 mm. Maximální počet ovládacích impulzů pro ventily je 38 s multi-pólovým konektorem nebo 128 s připojením přes sběrnici.



Bezproblémová montáž



Z průzkumu trhu, který společnost Metal Work provedla, vyplynulo, že zákazníci upřednostňují ventily připevněné k základně, které lze snadno odmontovat. Jako důvod uváděli obavu z jejich poškození při demontáži, s nímž se podle svých zkušeností často setkávají. Jednou z nejchoulostivějších částí ventilu je cívka, neboť jde o miniaturní díl, jehož úkolem je zajistit pohyb přeřazovače v jakýchkoliv očekávaných i neočekávaných situacích s nízkým přívodem elektřiny.

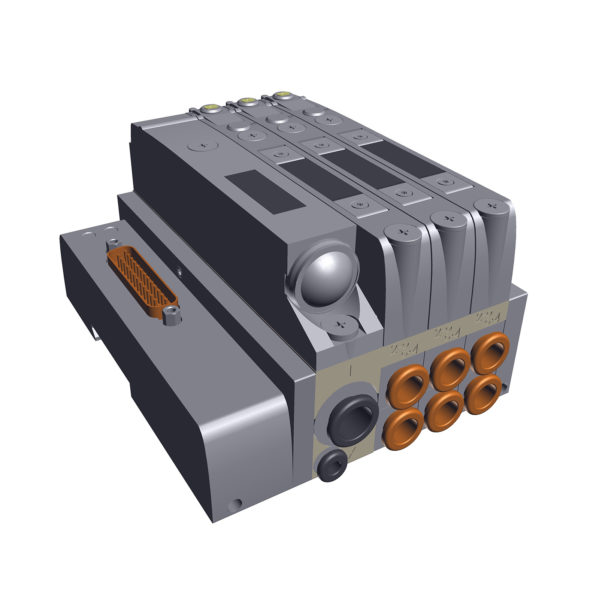

3D model nejmenší možné kon gurace terminálu EB 80 s třemi ventily a multi-pólovým řízením. Naopak nejdelší varianta může mít délku teoreticky až tři metry. Kon gurátor terminálu společně s 2D a 3D modely je dostupný na webových stránkách společnosti Metal Work.



Běžně se stává, že zákazník volá technickou podporu, jelikož ventil přestal bez zjevné příčiny fungovat, načež se zjišťuje, že měl k dispozici pouze 18 V namísto požadovaných 24 voltů. Toto riziko je u ventilového terminálu EB 80 eliminováno, neboť v tomto případě k cívce přichází konstantní proud, bez ohledu na voltáž a teplotu. Provozní napětí terminálu odpovídá rozmezí od minimálních 10,8 V po maximálních 31,2 V, přičemž „chytrá“ elektronika zajistí, aby byl k cívce přiveden vždy stejný proud.

Spolehlivost tohoto řešení dále zvyšuje použití speciálních šroubů M4 s křížovou hlavou, které je takřka nemožné při montáži ventilu zalomit. Šrouby v těle ventilu jsou zabezpečeny proti vypadnutí, čímž odpadá starost s případnou ztrátou šroubů.



Jednoduše přizpůsobitelný



Jedním z hlavních cílů při vývoji terminálu EB 80 bylo poskytnout maximální množství možných aplikací při minimálním počtu potřebných produktů. Ve srovnání s hlavními konkurenty se tak podařilo dosáhnout snížení počtu objednacích kódů o 60 až 80 %. Stalo se tak díky použití jediného rozměru, namísto více variant, jak tomu bývá obvykle. Terminál EB 80 je dodáván jako prvek o jednotné kompaktní velikosti a s rychlostí průtoku až 800 Nl/min.

Ventily a základny pro EB 80 lze použít jak s multi-pinovými, tak se sběrnicovými konektory. K tomu, jak již bylo zmíněno, může ventil pracovat s napětím 12 i 24 voltů. Konkurenční řešení běžně nabízejí základny s různými kódy, v závislosti na způsobu připojení a používaném napětí.

Ventilový terminál EB 80 nabízí rychlou přizpůsobitelnost okamžitým potřebám. Chcete-li přidat více ventilů, stačí povolit tři šrouby, přidat další základnu a šrouby zase utáhnout. Pokud potřebujete změnit průměr nástrčného šroubení pro připojení hadic k základně, využijete některou z předpřipravených sad, které jsou k dispozici s průměry 4, 6 a 8 mm (pro hadice s Ø v palcích 5/32“, 5/16“, 1/4“), přičemž výměna je zde otázkou pouhých třiceti sekund. Jestliže byste potřebovali vyměnit Profibus za Ethernet či jiné řízení, nemusíte odstraňovat celý modul, pouze vyměníte horní část sběrnicového modulu.

Metal Work si při vývoji EB 80 dal rovněž záležet na jeho šetrnosti k životnímu prostředí, takže je nejen v souladu s normou ISO 14000 a dalšími regulacemi, ale vykazuje i nízkou spotřebu. Díky intenzivní optimalizaci na 3D prototypech a prostřednictvím analýzy metodou konečných prvků (MKP), bylo dosaženo zanedbatelné ztráty nakrátko. Přívod elektřiny ke každé cívce činí pouhých 0,18 W.  Přičteme-li spotřebu LED světel a řídicí elektroniky, drží se celkově pod 0,3 watty pro každý ventil.



Údržba a diagnostika



Stejné úsilí, jaké autoři EB 80 věnovali minimalizaci jeho poruchovosti, bylo vynaloženo i k tomu, aby umožnili jakékoliv závady spolehlivě diagnostikovat, pokud se přece jen objeví. Ventilový terminál je vybaven diagnostickým systémem, který sleduje dění v nástavbě a případnou poruchu oznamuje několika způsoby.

V modulu elektrického rozhraní je obecná LED kontrolka oznamující chybu. Každý ventil je dále opatřen LED kontrolkou, která umožňuje informovat o vzniklých chybách jako např.: zkratu, přepětí, nedostatečnému napětí, přerušení přenosu elektrického signálu apod. Existence závady je přenášena do kontroléru (PLC, CNC) s upozorněním na typ selhání v případě připojení přes sběrnici.

Uživatelské rozhraní bylo vyvinuto tak, aby usnadnilo zásahy operátorů. Všechny prvky, které je nutno sledovat, nebo se jich dotýkat, jsou na jedné straně nástavby – světla, schéma pneumatického systému, kód položky, manuální ovládání, upevňovací šrouby atd. Jakoukoliv defektní součást lze snadno vyměnit s pomocí křížového šroubováku.



Přizpůsobení a Průmysl 4.0



Terminál EB 80 lze sestavovat v bezpočtu kombinací, skoro jako kostky Lego. V případě potřeby si může sestavu na míru nechat zákazník zpracovat přímo od společnosti Metal Work. Získá tak otestované řešení, které může být při odběru dostatečného počtu kusů označeno též logem a dalšími údaji od zákazníka.

Řešení je připraveno na požadavky při práci s tzv. velkými daty. Mikroprocesory instalované v základně každého ventilu jsou schopny přenášet sady informací o množství zpracovaných cyklů, počtu a typech chyb v průběhu času a podobně.

Do dalších let hodlá Metal Work terminál EB 80 dále rozvíjet. Jedním z cílů je například vývoj prvního patentovaného ventilu montovaného na pouze 14mm základnu, s průtokem přesahujícím 1100 Nl/min. V blízké budoucnosti se objeví další řídicí moduly pro sběrnicové řízení, přičemž v současné době podporuje komunikační protokoly EtherNet/IP, EtherCAT, Profinet IO, CANopen, Profibus DP, Ethernet a POWERLINK.



Více informací na: http://www.metalwork.cz/
